IPTV机顶盒抓包（二）--使用镜像交换机 + Wireshark 抓包简单教程

今天我们简单聊一聊使用镜像交换机抓包。

我们知道，机顶盒的所有 IPTV 流量都是通过 机顶盒 ↔ 光猫 这条链路走的。如果直接在电脑上运行 Wireshark，只能看到自己主机的流量，看不到机顶盒的数据。

👉 解决办法：在 机顶盒和光猫之间 加一个 镜像交换机，把机顶盒的所有网络数据复制一份，送到抓包电脑。

• 光猫 ↔ 交换机 Port1（被镜像口）

• 机顶盒 ↔ 交换机 Port2

• 抓包用的电脑 ↔ 交换机 Port3（镜像口）

  进入交换机管理页面，设置 端口镜像：

  • 把 Port1（光猫口）的进出流量，镜像到 Port3

  • 保存并重启交换机

  这样，抓包电脑就能完整看到机顶盒 ↔ 光猫的所有通信。

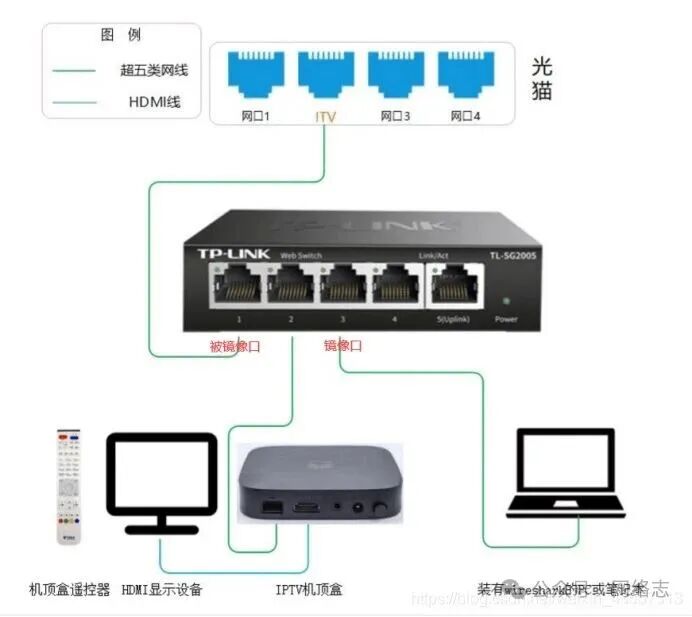

  参考以下拓扑图（源于网络）：

⚠️ 注意：不同交换机配置可能不一样，例如有些交换机是固定的Port2为镜像口，需按实际的进行连接

• 在电脑上打开 Wireshark，选择连接到交换机镜像口的本地网卡。

• 启动抓包 → 打开 IPTV 机顶盒 → 等待进入系统 → 进入直播

   → 切换几个频道播放。



• 在 Wireshark 停止抓包，点击 文件 → 保存，导出为 .pcapng 文件。

抓包数据分析 🔎

1. 用 Wireshark 打开刚保存的 .pcapng 文件。

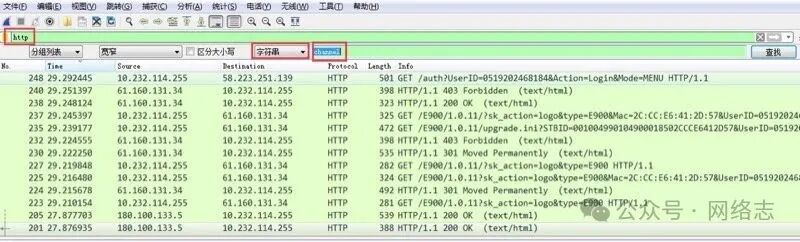

2. 在 过滤器工具栏 输入：http

3. 针对 HTTP 请求，按 Ctrl+F → 选择「字符串」搜索 channel。

   • 在 Info 列找到 HTTP/1.1 200 OK (text/html) 的响应包。

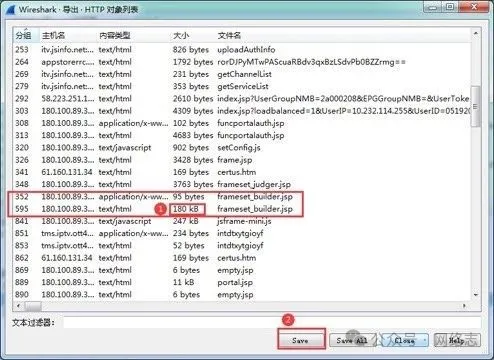

   • 右键 → 导出对象 → HTTP。

4. 在导出的对象列表中找到类似 frameset_builder.jsp 的文件（通常有两个，选较大的那个）。

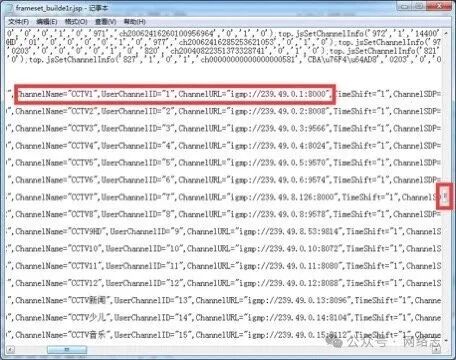

5. 保存到本地 → 用记事本打开 → 里面就是完整的 频道列表。

• 组播地址（igmp://239.x.x.x:port） → 对应直播流

• RTSP 地址（rtsp://…） → 对应点播/回放

• HTTP 鉴权请求 → 机顶盒认证逻辑

• 频道列表 → 可分析 IPTV 节目编排

• IPTV 属于运营商专网业务，破解/盗用属于违规行为

• 本教程仅供 学习研究、实验室环境 使用

• 运营商会定期更新加密/鉴权方式，抓到的地址不一定长期可用
