NAS 上搭个免费 CAD 工作站！FreeCAD 开源建模工具部署指南

FreeCAD：

一款基于 LGPL 许可证的开源参数化 3D CAD 建模软件，主要面向机械工程与产品设计，也适用于建筑、有限元分析、3D 打印等领域，具备类似 CATIA、SolidWorks 等软件的功能。

安装

Docker Compose

services:
  freecad:
    image: linuxserver/freecad:latest
    container_name: freecad
    ports:
      - 3000:3000
      - 3001:3001
    environment:
      - PUID=1000
      - PGID=1000
      - TZ=Asia/Shanghai
    volumes:
      - ./config:/config
    shm_size: "1gb"
    restart: unless-stopped
​

参数说明（更多参数建议去看文档）

:::PUID（环境变量，可选）：UserID 用户权限

PGID（环境变量，可选）：GroupID 用户组权限

TZ（环境变量）：时区设置

/config（路径）：用于存放配置文件

shm_size（参数）：限制内存大小

:::

使用

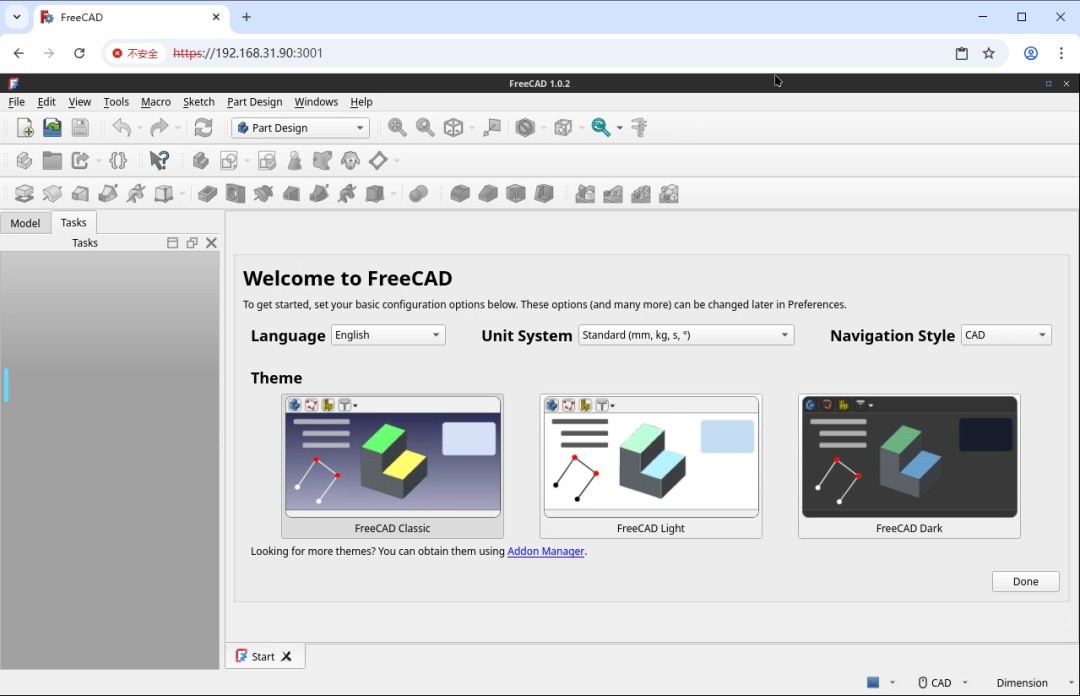

浏览器中输入 https://NAS的IP:3001 就能看到界面，注意是 HTTPS 协议

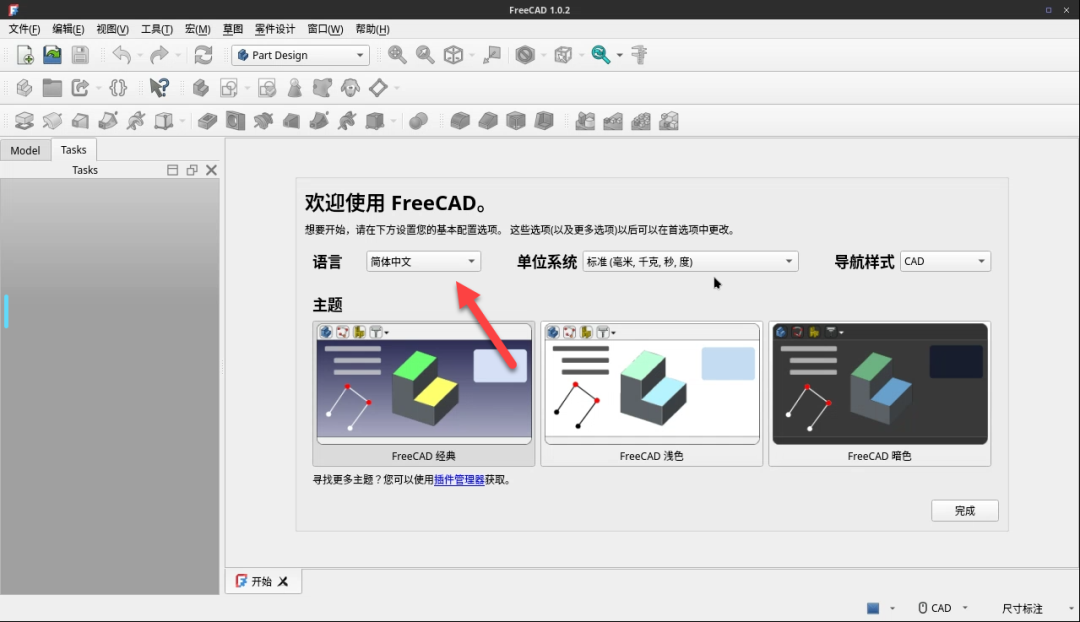

设置语言为中文

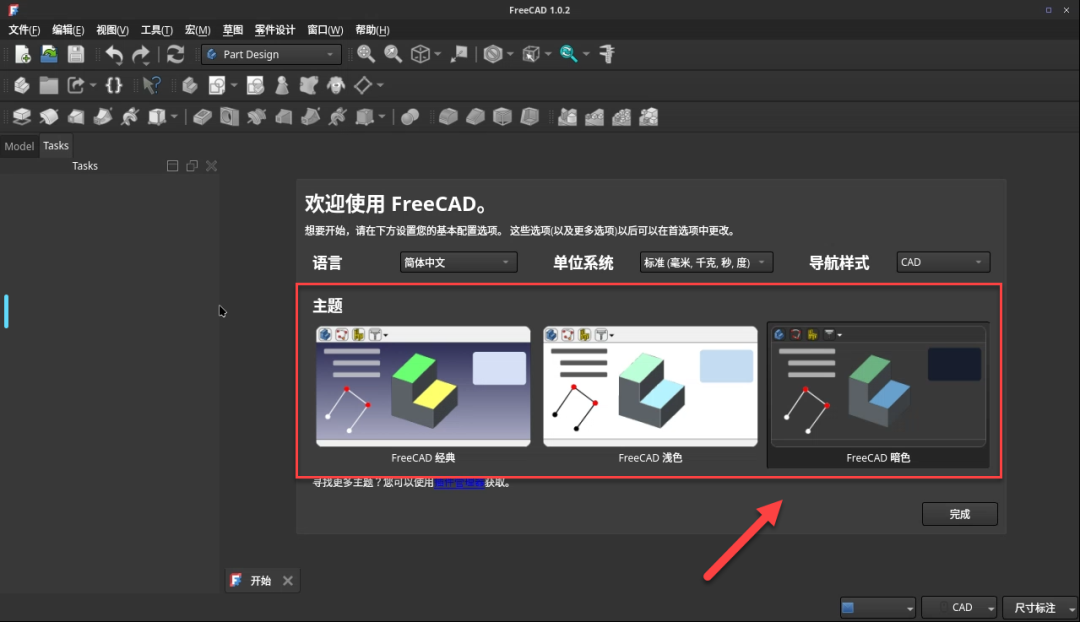

切换选择主题，不过感觉还是经典的好看

点击“完成”

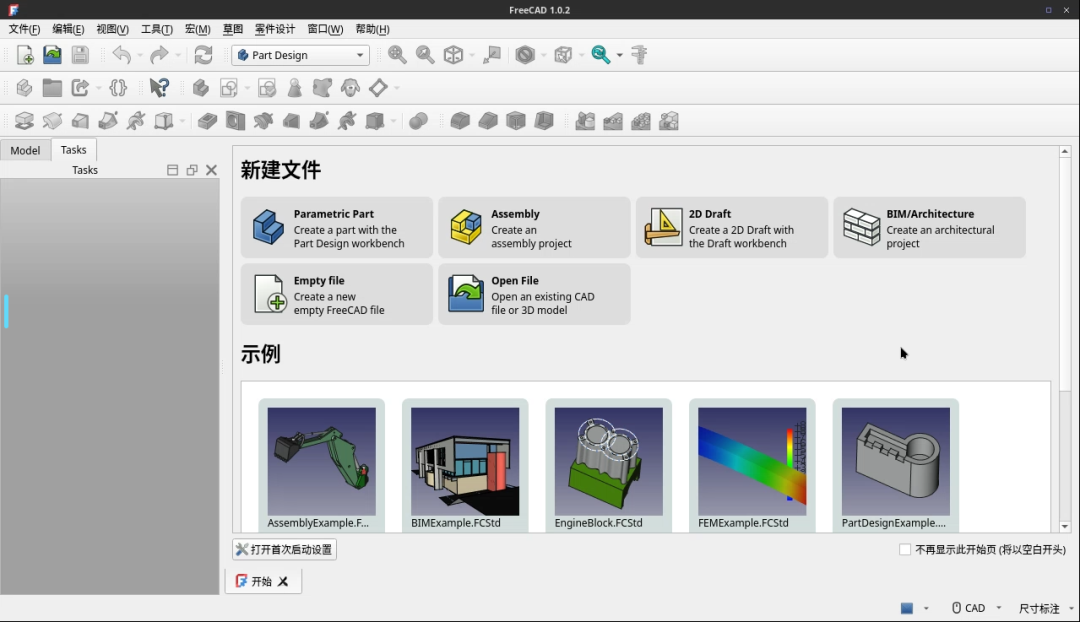

先看看应用提供的示例

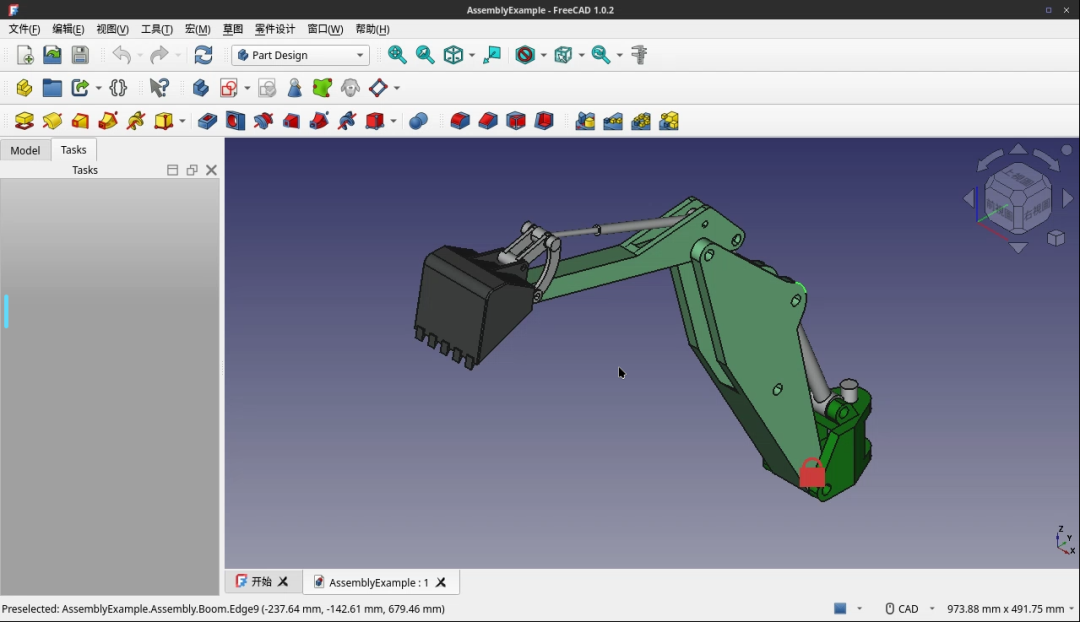

虽然是网页，操作还算流畅

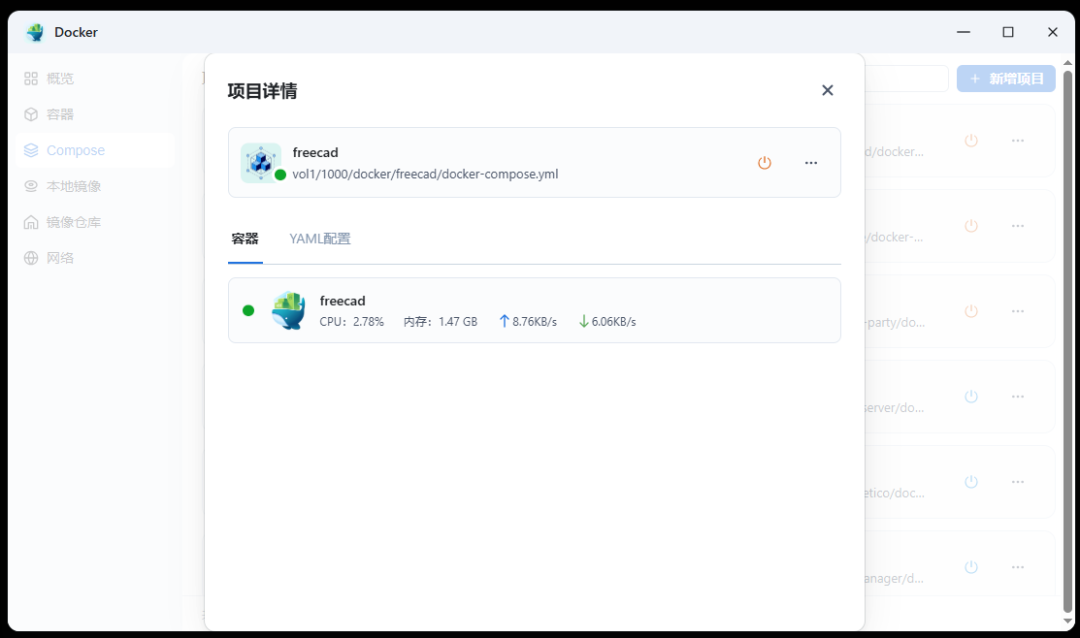

切换视角的时候，处理器会飙升到 17%（调用核显应该会有所改善），正常情况比较低，内存占用在 1.5GB 以下

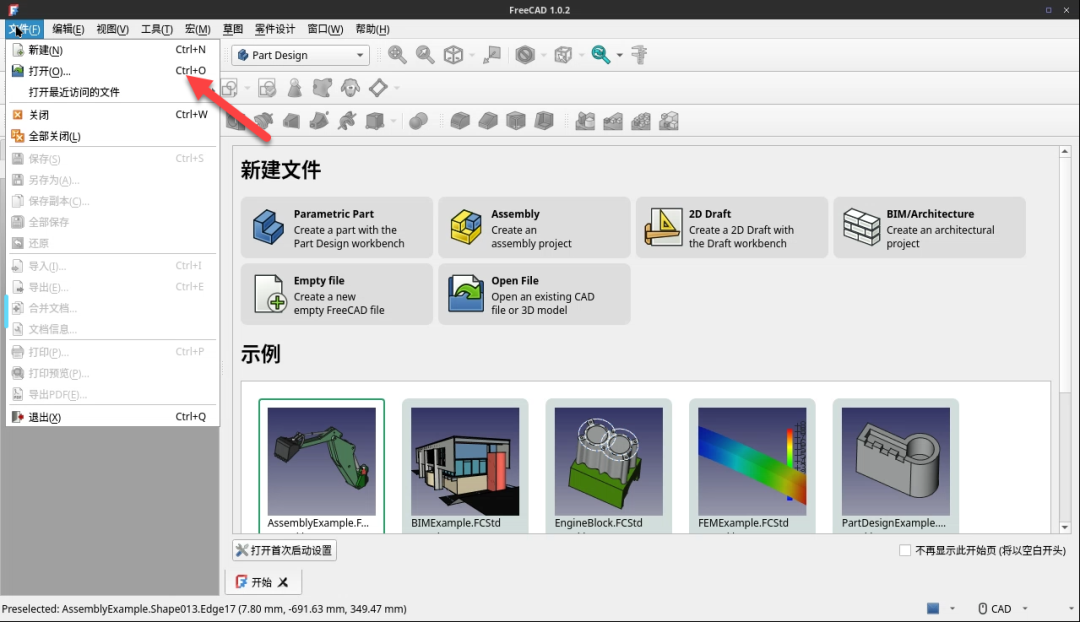

下面简单说说怎么导入工程文件，文件 -》 打开

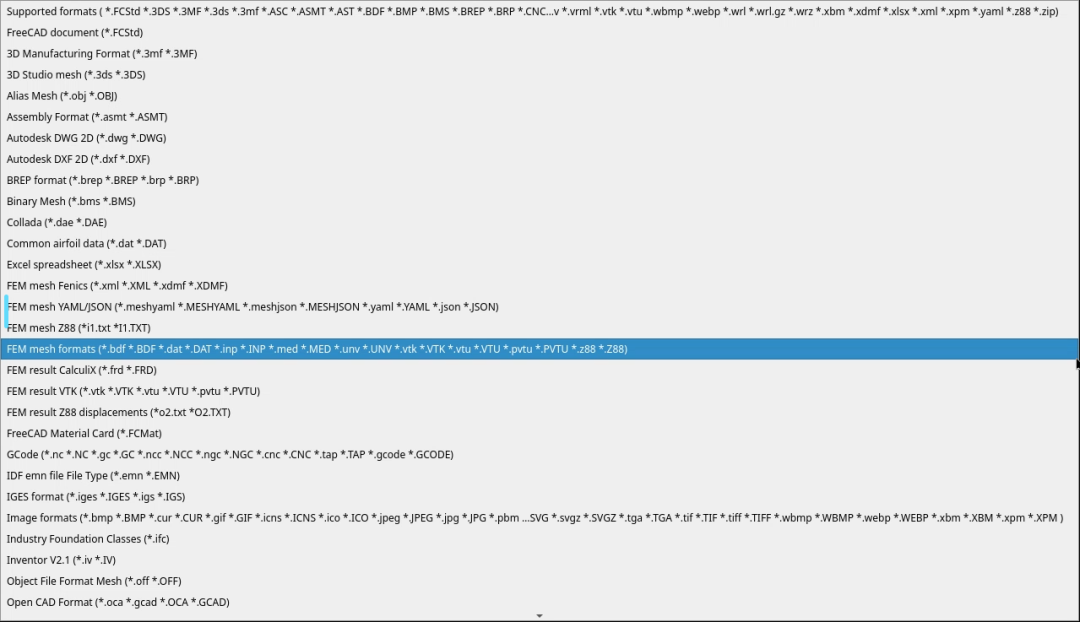

TIP：支持文件格式挺多的

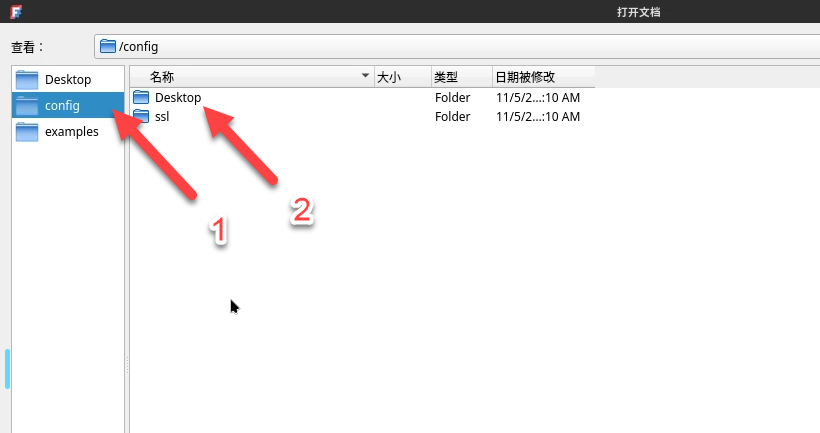

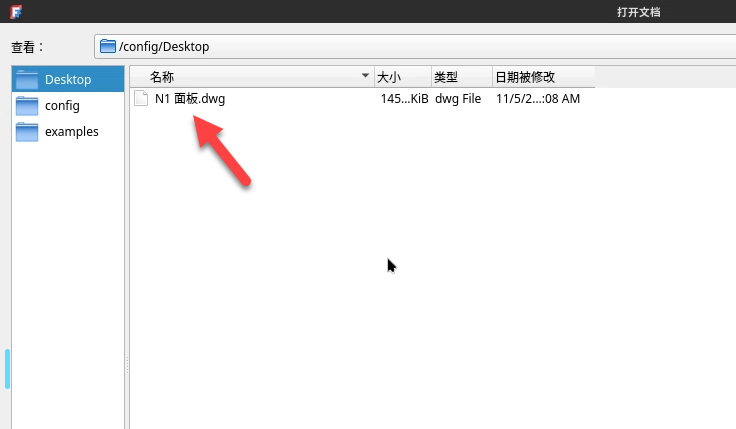

打开 config 文件夹，可以将文件放到 Desktop 文件夹

来到对应的映射目录，放入工程文件

返回页面就可以看到文件了，点击打开

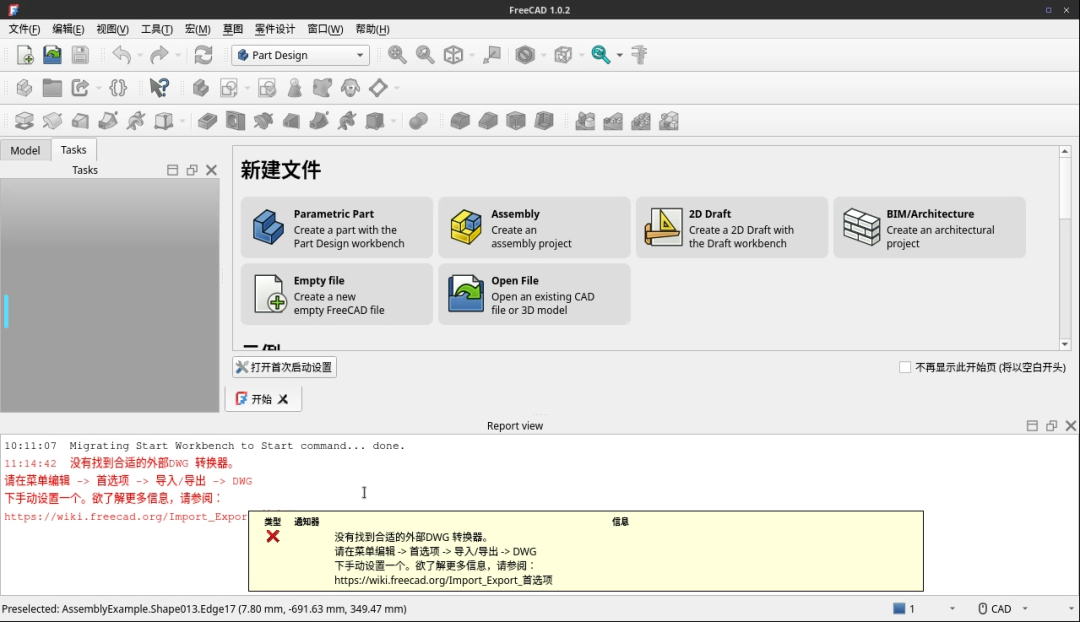

TIP：导入 DWG 文件好像没有转换器，需要下载转换器

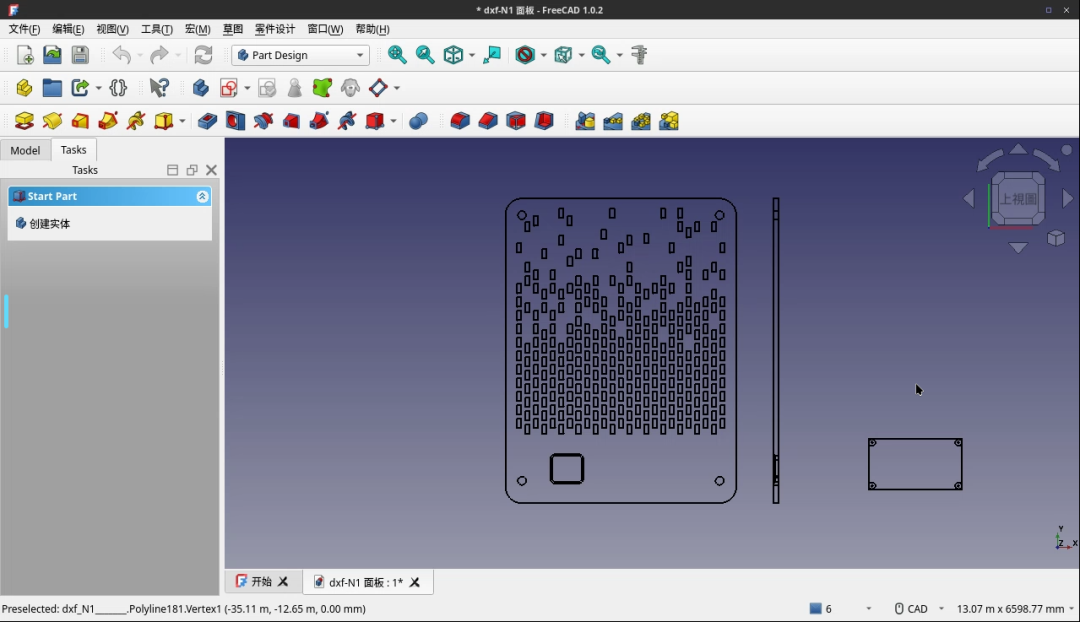

用其他软件转成 DXF ，再打开就没什么问题了

总结

部署后就可以在浏览器上快速打开 CAD 文件并展示，甚至直接操作编辑，还是非常不错的。使用体验基本还是比较流畅的，支持多种常见的工程文件格式导入，不过导入 DWG 需要下载转换器（我也不清楚，就没弄了）就有点麻烦，后面我是转换为 DXF 格式后便能顺利打开的。资源占用整体不算高，切换视角的时候 CPU 占用会多一点，应该可以配置核显解决。对于日常有需要用到 CAD 软件的用户，可以部署试试。

综合推荐：⭐⭐⭐（有用，但是用处不大）

使用体验：⭐⭐⭐（ DWG 格式，需要额外下载转换器）

部署难易：⭐⭐（简单）︎
